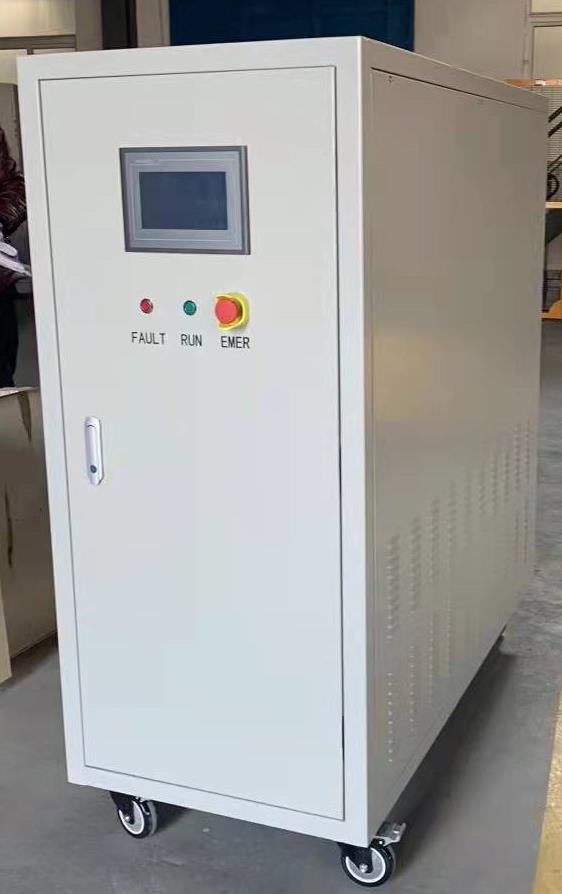

LKDM电网模拟器系列1KVA-5MVA

发布时间:2021-11-05 13:19:26人气:1344

LKDM系列可回馈电网模拟电源,专门针对光伏、风能等新能源行业开发,适用于逆变器的测试及验证。电源具备100%能量回馈电网功能,能够四象限运行,可大量节省能源消耗以降低运行成本;采用FPGA数字化控制技术,逆变器测试流程可完全实现智能化;具备正弦波输出模式和多种谐波叠加输出模式,单相、两相或三相低(零)电压穿越,能够充分模拟各种电网异常状况,可配合完成过欠压、过欠频、不平衡及防孤岛保护功能测试,满足相关法规的测试要求。
1、采用数字化控制技术,逆变器测试流程可完全实现智能化;
2、具备100%能量回馈电网功能,电源能够四象限运行;
3、输入功率因数校正功能;
4、高性能低(零)电压穿越;
5、电压和频率可设置为阶梯、步阶或渐变等复杂编程方式,轻松实现过欠压,过欠频测试;
6、具备谐波模式,可叠加2~40次谐波;
7、三相不平衡模式,可调节三相电压及三相相位差,实现三相不平衡测试;
8、测量功能齐全:电压、电流、电流峰值、频率、有功功率、视在功率、功率因数、电压峰值因数;
9、风机转速根据电源温度自动调整,降低噪音;
10、机箱采用组合机柜形式,大屏幕彩色液晶显示;
11、标自己RS232通讯接口,可选配RS485、Ethernet通讯接口或模拟控制方式。


电源容量15KVA-5MVA



相数三相四线+PE
电压相电压: 220V±33V,线电压:380V±57V
频率50/60Hz±3Hz
回馈功能具备100%能量回馈电网功能
电流失真度<5%(额定条件下)



输出模式三相四线标准模式、三相不平衡模式
电压,频率相电压:0.0~300.0V;:频率45.00~65.00Hz
设定精度电压分辨力:0.1V, 精度:0.2%×读数值+0.2%×满量程值
频率分辨力:0.01Hz,精度:0.05%
三相相位差三相标准模式:120° ±2°
三相不平衡模式:0.0°〜359.9° , 0.1°可调
保护装置IGBT过热,IGBT过滤,变压器过热,输入过欠压,母线过欠压,输出缺相,过流,过载,短路等
效率>86%

显示方式触摸屏
输出波形正弦波、谐波(叠加2~40次谐波)

阶梯模式9999阶梯
步阶模式100步999999循环
渐变模式100步999999循环
启动缓升时间0.0-99.9秒
在线调节时间常规模式下,可在线调节输出电压、输出频率,可在线切换波形
记忆与快捷组掉电记忆功能,可记忆上次输出模式及参数:常规模式10 组,谐波10组
通讯接口RS232 (标配)、RS485 (选配)、Ethernet (选配)、同步信号(标配)
